スチール製／溶融亜鉛メッキ仕上げの馬房パーティションをご紹介しています。こちらの商品は仮設厩舎に対して「本厩舎」と呼ばれています。 "アーチを持つ物"、"指定色で焼き付け塗装された物"、"超大型"、"隔離厩舎(SUS製)"など特殊な物も設計製作施工いたします。お問い合わせください。

簡易カタログ(総合より抜粋)

●余談
近年の外来語カタカナ表記の改善に伴い「パーテーション」→「パーティション」に表記が変わっています。従いまして「馬房パーテーション＝馬房パーティション＝馬房パネル」はすべて同義となります。また文中に「馬房P」や「前面P」とある場合の「P」は「パネル」を意味しております。
実は「バーチャル」→「ヴァーチャル」もしかりですが...

ついでに社名由来を見る

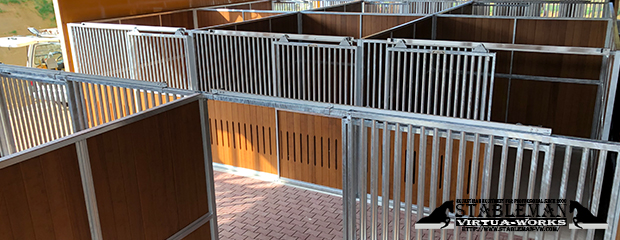

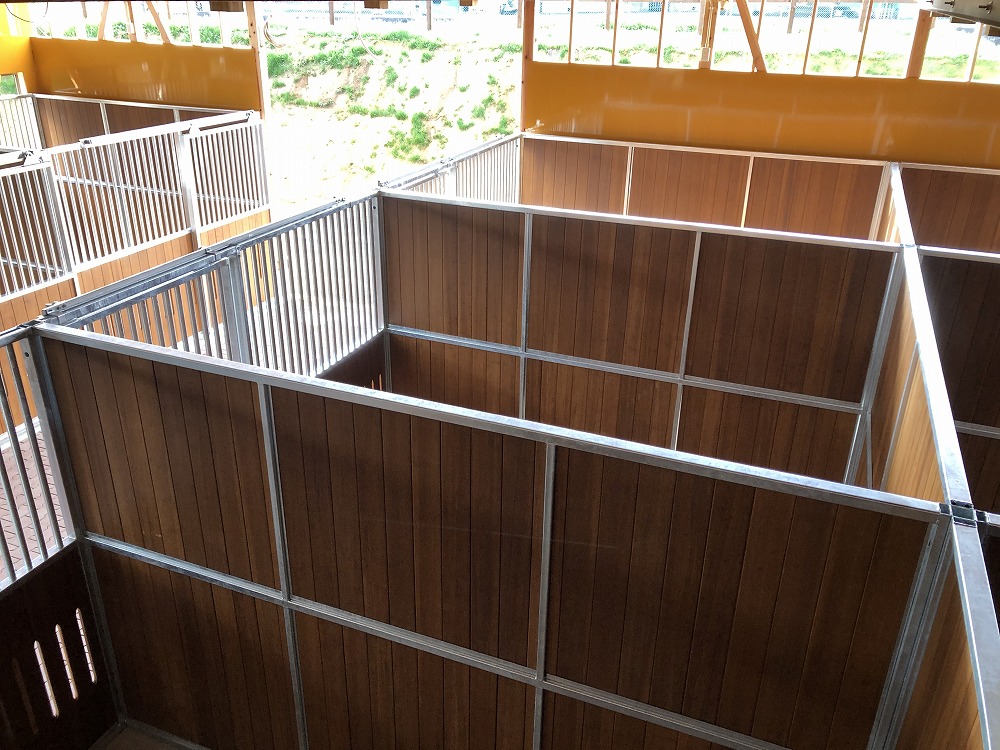

最近の施工例(本厩舎)

施設所在地と種類：千葉県、競走馬施設

主な仕様
前面パネル：スチール製/溶融亜鉛メッキ仕上、3000x2350H、上格子/下腰板(炭化竹材24t/通風仕様)
スライドD：スチール製/溶融亜鉛メッキ仕上、1360x2250H、上格子/下腰板(炭化竹材24t/通風仕様)
間仕切りパネル：スチール製/溶融亜鉛メッキ仕上、3600x2350H、全面腰板(炭化竹材24t)
背面パネル(1)：スチール製/溶融亜鉛メッキ仕上、3000x2350H、上格子/下腰板(炭化竹材24t)
背面パネル(2)：スチール製/溶融亜鉛メッキ仕上、3000x2350H、全面腰板(炭化竹材24t)
※通路は当社インターロッキングブロック敷き

他の施工例も見る

馬房パネルの種類(本厩舎)

前面パネル(標準)

ステーブルマンストールはスライドドアの前面パネルを標準と考えております。
●サイズ：(公称)3.0M/3.6M/4.0M x H=2.2M
スライドドアサイズは各130cm(w)
スチール製/溶融亜鉛メッキ仕上げ
高さに関しては220cm以上非標準。特注対応可。
写真:腰板=OPTIONの炭化竹材(通風仕様)。

施工写真(別窓POP-UP)

前面パネル(大扉+スライドD)

スライドドア付きの前面パネル全体が開閉します。普段はスライドドアのみで利用出来ます。
●サイズ：(公称)3.0M/3.6M/4.0M x H=2.2M
スライドドアサイズは各130cm(w)
スチール製/溶融亜鉛メッキ仕上げ
高さに関しては220cm以上非標準。特注対応可。
写真:腰板=OPTIONの竹集成材。

施工写真(別窓POP-UP)

前面パネル(馬栓棒)

スライドドアの代わりに馬栓棒を使用したモデルです。スライドドアと馬栓棒を同時採用することも可能です。
●サイズ：(公称)3.0M/3.6M/4.0M x H=2.2M
出入り口は130cm(w)
スチール製/溶融亜鉛メッキ仕上げ
写真:腰板=OPTIONの炭化竹材。

施工写真(別窓POP-UP)

間仕切りパネル

馬と馬を隔てるパネルを間仕切りパネルと呼びます。全面木張/上部格子/一部格子の仕様があります。
●サイズ：(公称)3.0M/3.6M/4.0M x H=2.2M
スチール製/溶融亜鉛メッキ仕上げ
写真:腰板=OPTIONの炭化竹材。

施工写真(別窓POP-UP)

背面パネル

全面木張/上部格子/一部格子の仕様があります。建築の壁を利用することも多くあり不採用ケースが多いです。参考サイト

ダッヂドア
●サイズ：(公称)3.0M/3.6M/4.0M x H=2.2M
スチール製/溶融亜鉛メッキ仕上げ
写真:腰板=OPTIONの炭化竹材。

施工写真(別窓POP-UP)

側面パネル

間仕切りパネルと同じものですが、通路部に面したパネルを便宜的に側面パネルと呼びます。全面木張/上部格子/一部格子の仕様があります。
●サイズ：(公称)3.0M/3.6M/4.0M x H=2.2M
スチール製/溶融亜鉛メッキ仕上げ
写真:腰板=OPTIONの竹集成材。

施工写真(別窓POP-UP)

ご注意

こちらでご紹介している「馬房パーティション/馬房パネル」本厩舎用です。確実に取り付けるため本職による組み立て施工が必要です。強固なコンクリート床を必要とします。床レベルが極端に悪い場所には設置できません。床レベルが悪い場合は下部に隙間ができ、敷き藁やおがくずが通路に出てくるだけでなく「つまずき」など厩舎事故の原因になります。

取り付け固定が不十分または不適切な場合は重大な事故が起こりかねません。

馬房パネルの種類(簡易厩舎)

お客様のよる組み立てを前提とした馬房パーティションです。パーティション同士は工具無しでジョイント可能です←バールがあると便利です。その他スライドドア関係、腰板の取り付けに一般工具(ドライバー、スパナ)、があれば組み立てできます。
組み立てると3メートル角の馬房が完成します。横一列に配置する場合のみ無限に追加して馬房を増やすことができます。
※大型商品のため輸送はチャーター便のみです、調達数量によっては割高になります。

パンフレット

参考図

腰板ベニヤ寸法図

施工要領書

Topics

公称サイズ

実際の寸法は細かい数字になるため、呼びやすいちょうどの数字で呼称しています。建築設計時にはこの細かい数字(正式な設計寸法)を参照する必要があります。見積もり段階から実施設計段階に移行する際には図面提出をお申し付けください。

スライド式！

厩舎通路をあまり広くとれない状況ではスライドドアは有効です。開閉の度に体をよける必要がある蝶番式のドアよりこちらの方が良いと考え当社では標準仕様としています。
